Seções de sarjetas

1. Banqueta de corte
   Idêntica a valeta de proteção de corte. Só muda a posição
2. Banqueta de aterro
   Idêntica a valeta de proteção de aterro. Só muda a posição

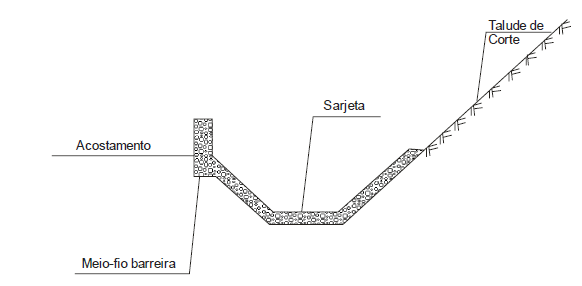

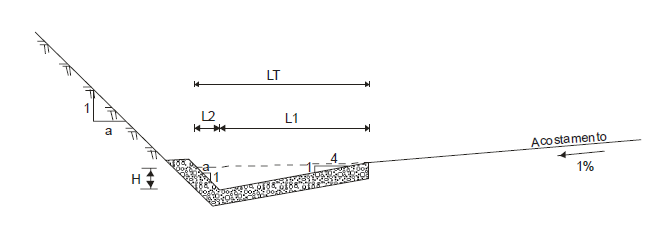

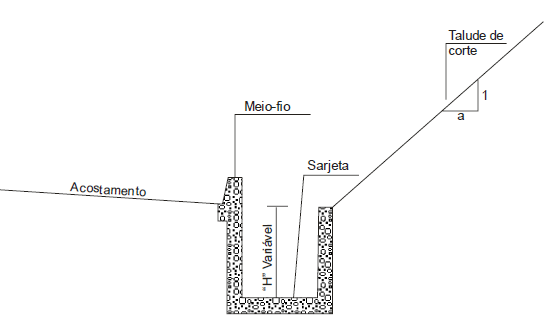

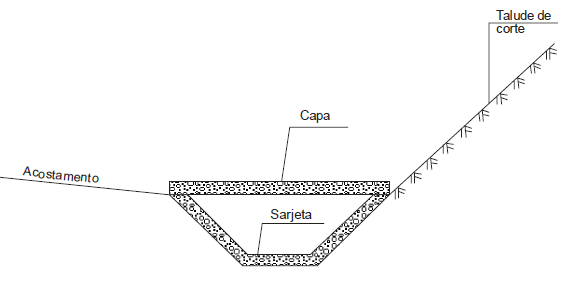

3. Sarjeta de corte
   A sarjeta de corte tem como objetivo captar as águas que se precipitam sobre a plataforma e taludes de corte e conduzi-las, longitudinalmente à rodovia, até o ponto de transição entre o corte e o aterro, de forma a permitir a saída lateral para o terreno natural ou para a valeta de aterro, ou então, para a caixa coletora de um bueiro de greide. As sarjetas devem localizar-se em todos os cortes, sendo construídas à margem dos acostamentos, terminando em pontos de saída convenientes (pontos de passagem de corte para aterro ou caixas coletoras).

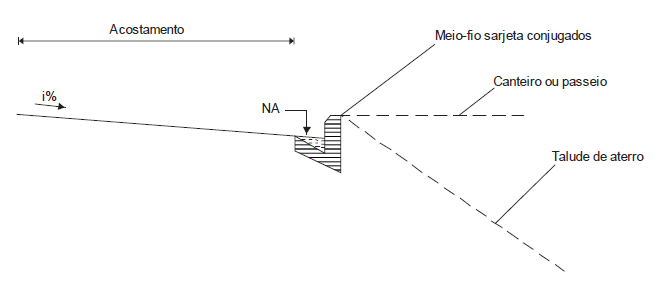

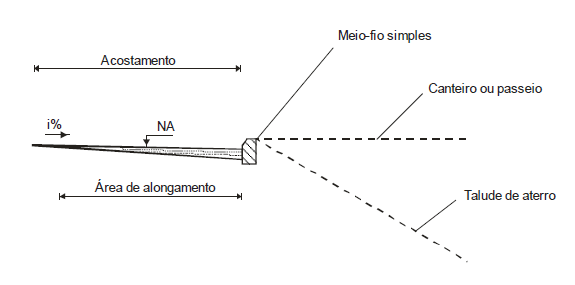

4. Sarjeta de aterro
   A sarjeta de aterro tem como objetivo captar as águas precipitadas sobre a plataforma, de modo a impedir que provoquem erosões na borda do acostamento e/ou no talude do aterro, conduzindo-as ao local de deságue seguro.

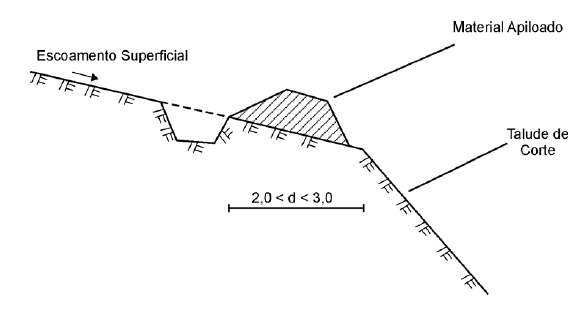

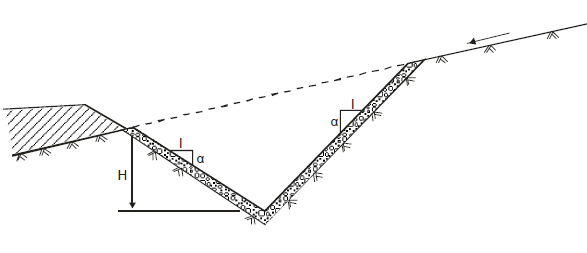

5. Valeta de proteção de corte
   As valetas de proteção de cortes têm como objetivo interceptar as águas que escorrem pelo terreno natural a montante, impedindo-as de atingir o talude de corte. As valetas de proteção serão construídas em todos os trechos em corte onde o escoamento superficial proveniente dos terrenos adjacentes possa atingir o talude, comprometendo a estabilidade do corpo estradal. Deverão ser localizadas proximamente paralelas às cristas dos cortes, a uma distância entre 2,0 a 3,0 metros. O material resultante da escavação deve ser colocado entre a valeta e a crista do corte e apiloado manualmente, conforme indicado:

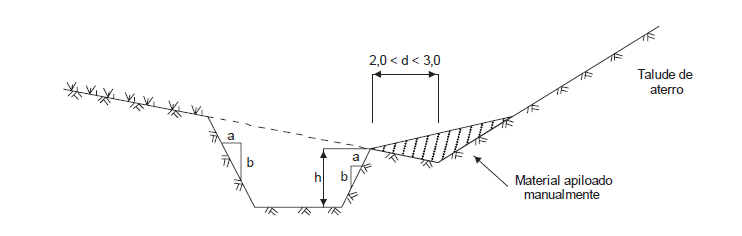

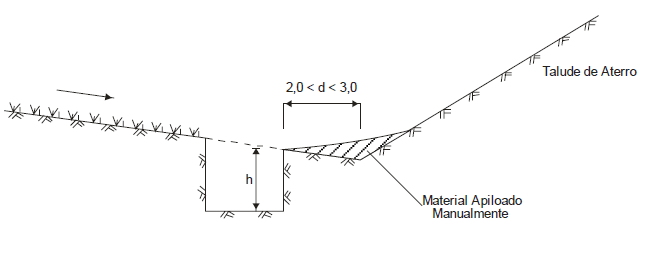

6. Valeta de proteção de aterro
   As valetas de proteção de aterros têm como objetivo interceptar as águas que escoam pelo terreno a montante, impedindo-as de atingir o pé do talude de aterro. Além disso, têm a finalidade de receber as águas das sarjetas e valetas de corte, conduzindo -as com segurança ao dispositivo de transposição de talvegues.

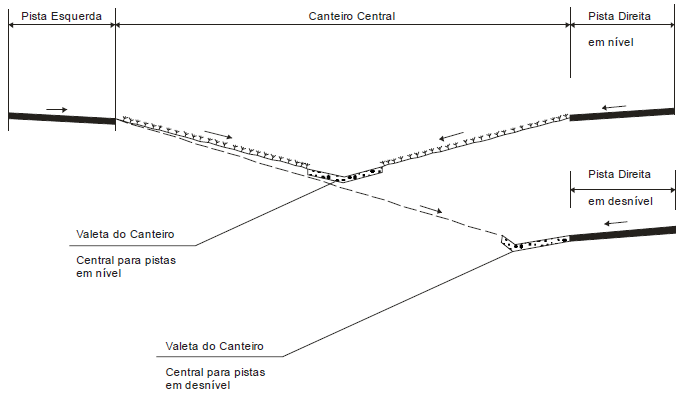

7. Valeta do canteiro central
   Quando uma rodovia for projetada em pista dupla, isto é, onde as pistas são separadas por um canteiro central côncavo, torna-se necessário drená-lo superficialmente através de um dispositivo chamado de valeta do canteiro central. (Fig. 68). Esta valeta tem como objetivo captar as águas provenientes das pistas e do próprio canteiro central e conduzi-las longitudinalmente até serem captadas por caixas coletoras de bueiros de greide.
