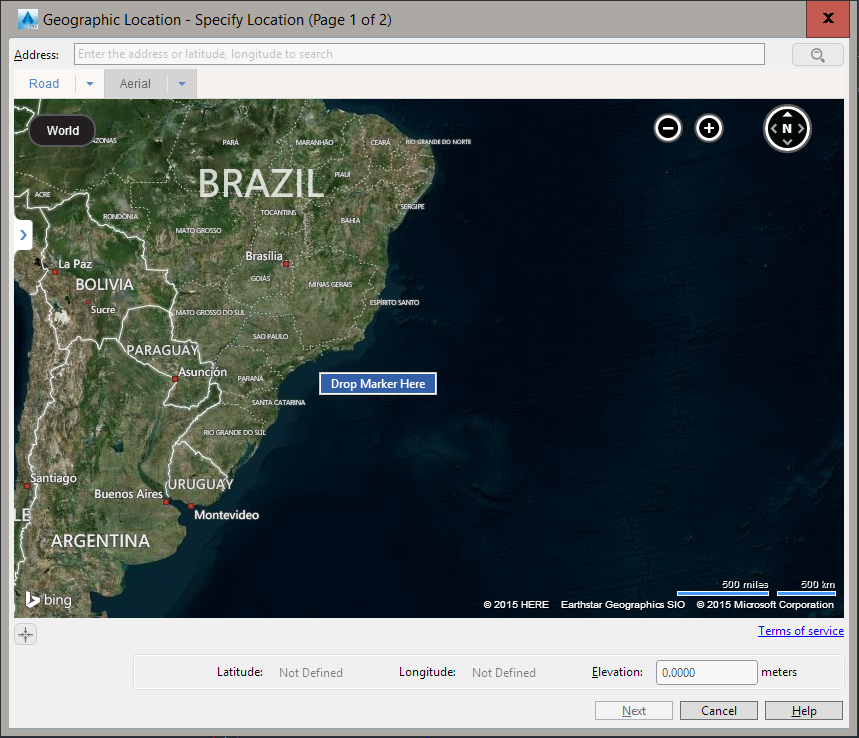

Para obter coordenadas convertidas para Latitude,Longitude ou UTM, é necessário configurar o sistema de coordenadas. Para isso, use o comando GEOGRAPHICLOCATION. Ao chamar este comando, você deve escolher a opção Map, então a tela abaixo irá abrir:

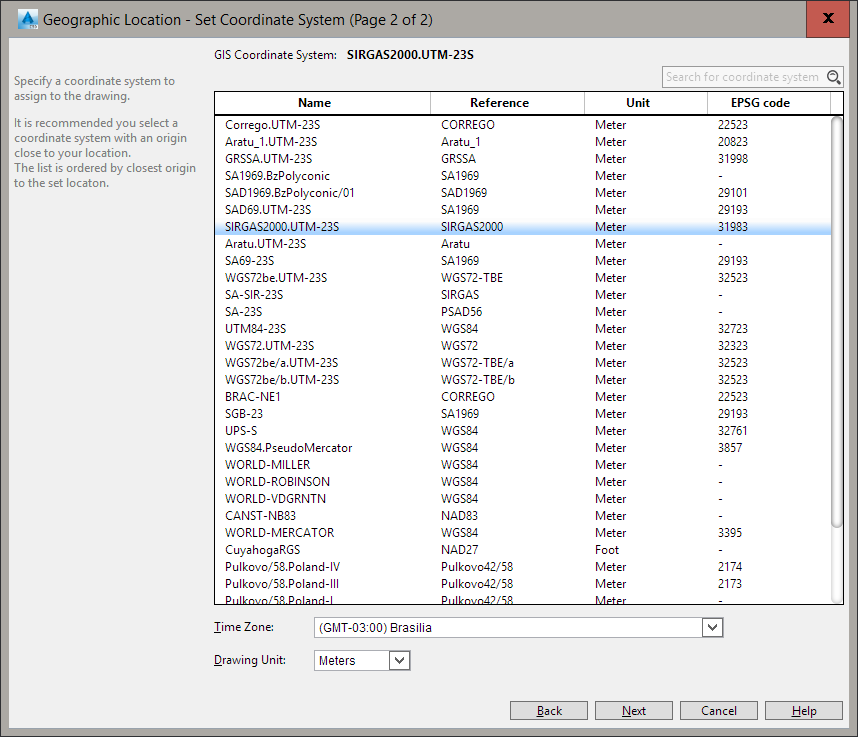

Nesta tela, clique com o botão direito do mouse no local aproximado do seu projeto e clique o Drop Marker Here que aparece. Clique o botão Next e escolha o seu referencial:
Escolha por exemplo, o SIRGAS2000. UTM23-S e clique o botão Next. Na linha de comando, clique o seu ponto de referência nas coordenadas locais. Este ponto deverá estar georreferenciado.informe também qual é a orientação do norte no sistema local. Pronto!!! Agora, se você usa o AutoCAD 2014 ou superiores, poderá até ver a imagem de satélite do Bing, usando o comando GEOMAP
Note que você precisará estar logado na sua conta do Autodesk 360:
Pode ser necessário atualizar o seu AutoCAD se o comando GEOMAP não mostrar nada. Olhe no site da Autodesk qual o último service pack disponível e atualize.

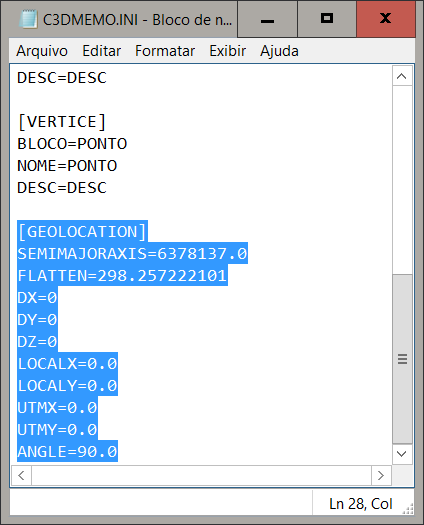

É necessário definir o referencial do desenho: É necessário definir os parâmetros de transformação no arquivo C3DMEMO.ini na pasta do programa:
