Add Dimension On Parcels

O comando AddDimOnParcels cria as medidas dos lotes.

Claro que no Civil 3D, este comando pode ser deixado de lado, uma vez que as labels fazem esse trabalho.

Para usar o comando:

1. Chame o comando AddDimOnParcels
2. Configure os parâmetros de identificação das polilinhas (layers) e também as configurações específicas deste comando:
   Os parâmetros, são:
   • Simplificar - Quando as polilinhas tem arestas consecutivas com vértices colineares, pode-se suprimir estes vértices.
   • Layer - Layer em que a dimension será desenhada
   • Estilo - Dimension Style do AutoCAD
   • Testar Sobreposição - inibe que duas medidas sejam adicionadas em arestas de lotes vizinhos
   • Distância da cota - distância da linha base da cota até a aresta cotada
3. Selecione os Parcels

Então se temos algo assim:

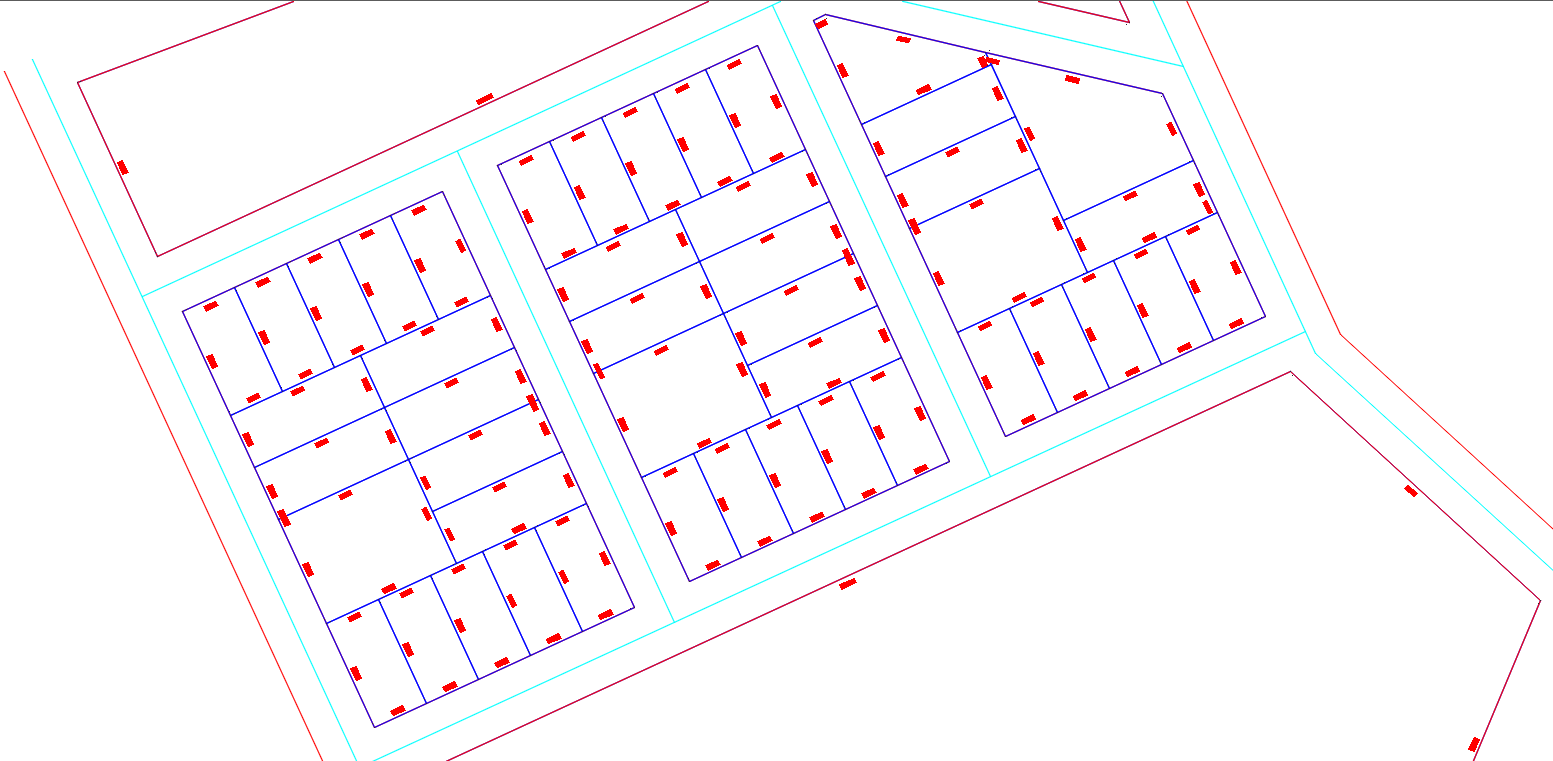

O resultado será:

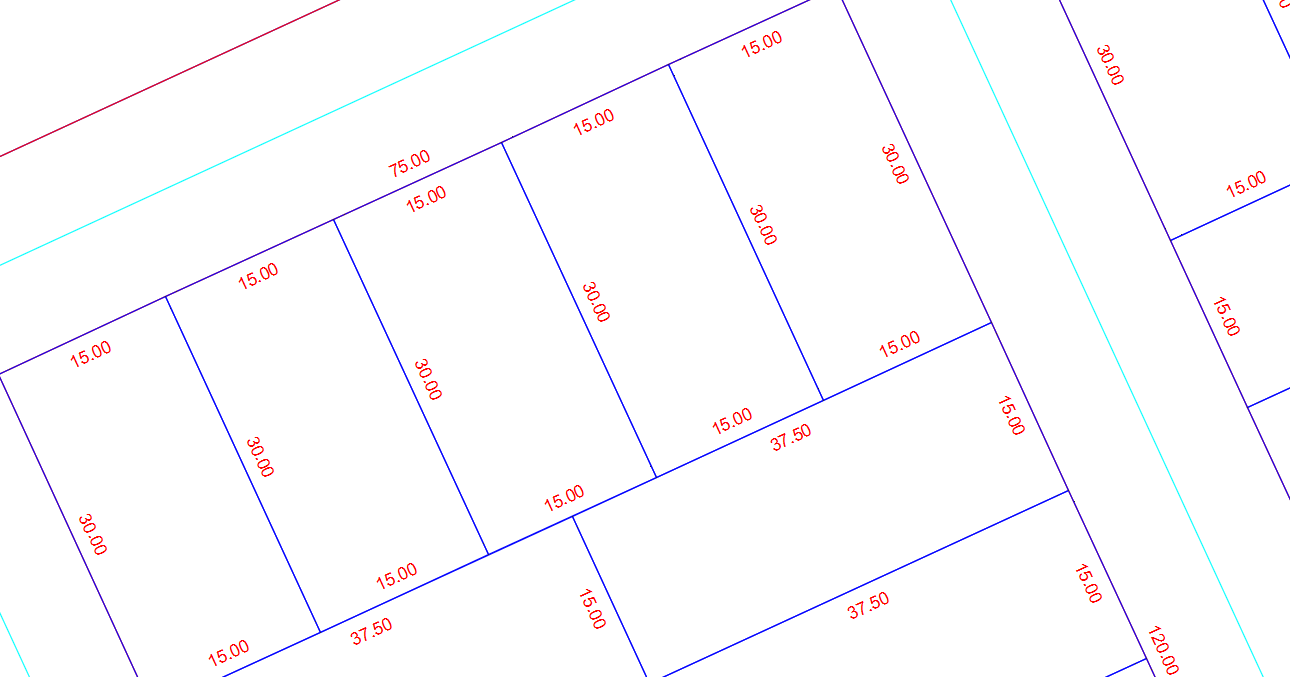

Aproximando:

Note que não há sobreposição de cotas se a opção de Inibir sobreposição estiver habilitada.

Observe o estilo da dimension para que ela tenha a aparência acima.

Dica:

Pré selecione as polilinhas das quadras e chame o comando e adicione as medidas por fora; Depois, pré selecione os lotes e chame o comando e adicione as medidas por dentro.
